계측기: Metrology

계측기: Metrology > 3D 스캐너

고정형 광학식 3D 스캐너

계측기: Metrology > 3D 스캐너

고정형 광학식 3D 스캐너

Quadro+

◾ 정확도: 0.013 mm / 측정범위: 210 x 145 x 90 mm
◾ 정확도: 0.035 mm / 측정범위: 370 x 265 x 150 mm

Quadro+ 3D 스캐너는 두 가지 스캔범위 측정이 가능한 범용 스캐너로 소형 부품부터 큰 물체까지 정확힌 스캐닝이 가능합니다.

[ 제품문의 031-460-9309]

제조사
eviXscan3D
원산지
Poland


eviXscan 3D Quadro+

  • main image.png

eviXscan 3D Quadro+ 스캐너는 완전한 폐쇄형 하우징 구성으로 습기 및 먼지로부터 스캐너 내부를 안전하게 보호할 수 있도록 구성되어 있습니다. 그렇기 때문에 다양한 조건의 생산 현장에서도 이상적인 시스템입니다.
또한, 두가지 스캔범위 측정이 가능한 범용 스캐너로 소형 부품부터 큰 물체까지 정확하고 빠른 지오메트리 측정이 가능하며, 스캐닝 범위 변경은 소프트웨어에서 조정이 가능하므로 범위 변경 후, 재보정이 필요하지 않으며 빠르게 측정을 진행할 수 있습니다.

  • advantage.png


◼ 두 개의 스캔 범위 측정

Quadro+ 3D 스캐너는 두 가지 스캔 범위 측정이 가능합니다. 이를 통해 매우 높은 정확도로 소형 부품을 정밀하게 측정할 수 있고, 큰 물체도 빠르게 지오메트리 측정을 수행할 수 있습니다. Quadro+ 3D스캐너의 내부스캔 범위는 120~450 mm 크기의 물체를 효율적으로 스캔할 수 있으며, 외부 범위의 경우 스캔 항목의 권장 크기는 250 ~ 1000 mm입니다.
두 범위의 스캔 데이터를 결합하는 기능은 스캐너의 응용범위를 증가시키며, Quadro+는 로봇 및 코봇과 쉽게 결합하여 활용할 수 있습니다.

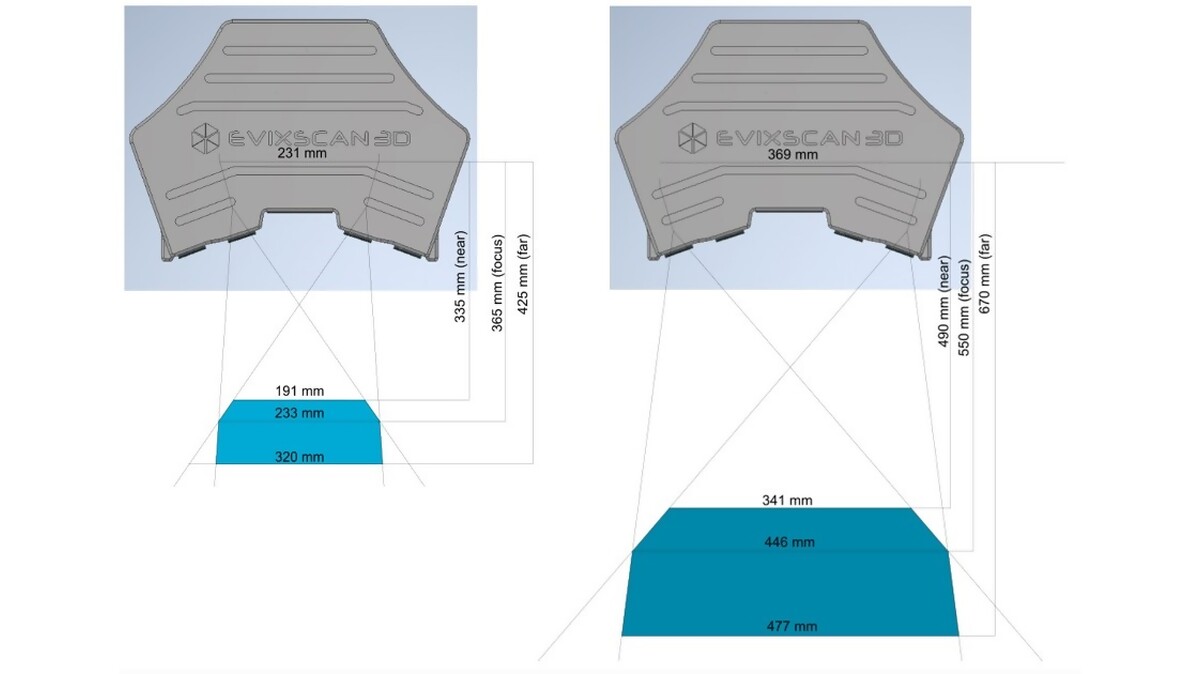

< 스캔 범위 >

  • feature.png

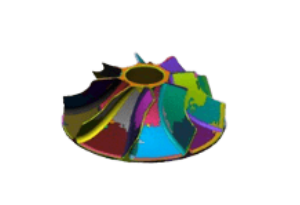

■ Reverse Engineering



메쉬는 표면을 형상화하고 물체의 CAD 모델을 생성하기 위한 기반을 구성합니다. 이는 물체에 대한 기술적인 문서 작성이 가능하며, 결과 모델은 신제품 및 디자인 변형 그리고 복제품 제조를 위해 사용할 수 있습니다.

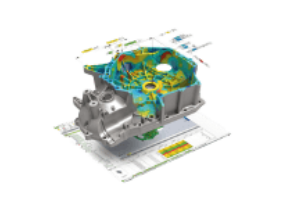

◼ Quality Control



스캔된 제품은 기준 CAD 모델과 비교하여 컬러 편차 맵을 생성할 수 있습니다. 제조 도면의 공차를 정확하게 검증하고 다른 방법으로 측정하기 어려운 요소를 측정할 수 있습니다.

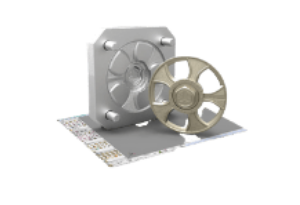

◼ Rapid Prototyping



빠르고  저렴하게 프로토타입을 제작하는 것은 경쟁 우위를 확보하기 위해 중요한 전략입니다. Quadro+ 3D 스캐너와 같은 정밀 3D 스캐너는 신속한 프로토타이핑 공정에서 필수적인 부분 입니다.



◼ Specifications


  • spec.png

제품 문의

  • kakao channel.png

카탈로그

제조사 제품명 제목
eviXscan3D 고정형 광학식 3D 스캐너

제조사 : eviXscan3D

제품명 : 고정형 광학식 3D 스캐너

Quadro+ 카달로그
download다운viewer보기
