MetraSCAN 3D 스캐너는 불안정한 측정 환경 (진동, 측정 중 제품 위치 또는 측정기 위치 변동)과 관계없이  높은 측정 정확도와 반복성을 보장합니다.

광학 CMM 스캐너는 매우 정확하고 반복 가능한 계측 등급 측정과 3D 형상의 표면 검사를 수행하도록 설계되었습니다.

프로빙 기능이 있는 Creaform의 핸드헬드 광학 좌표 측정기 (PCMM)인 HandyPROBE를 함께 사용하면 3D 스캐닝과 프로빙 기능을 모두 활용하여 완벽한 종합 검사를 수행할 수 있습니다.

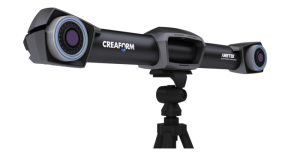

MetraSCAN 3D와 HandyPROBE 시스템에 포함된 C-Track 옵티컬 트래커입니다.

C-Track 옵티컬 트래커는 MetraSCAN 3D, HandyPROBE, 포지셔닝 타겟의 위치를 실시간으로 트래킹하며, 이는 Creaform 옵티컬 CMM의 핵심 기능입니다.

불안정한 측정 환경 (진동, 측정 중 제품 위치 변동, 측정기 위치 변동), 측정자의 숙련도, 측정기의 견고한 셋업과 관계없이 높은 정확도를 보장합니다.

■ Applications

[ 보다 빠른 3D 스캐닝 ]

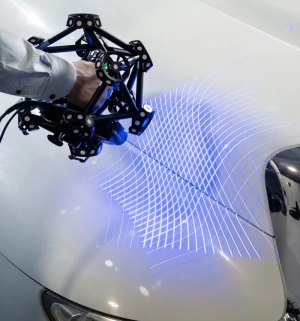

MetraSCAN 3D는 15개의 레이저 크로스와 빠른 측정 속도로 3D 스캔 시간을 단축시킵니다. 빠른 설치와 교육, 실시간 스캔 및 즉시 사용 가능한 파일로 3D 스캔 워크플로우가 어느 때보다 빨라집니다.

- 빠른 측정 속도: 1,800,000 측정/초

- 모든 유형의 부품을 수용하는 넓은 스캔 면적

- 초고속 셋업

[ 정확도 ]

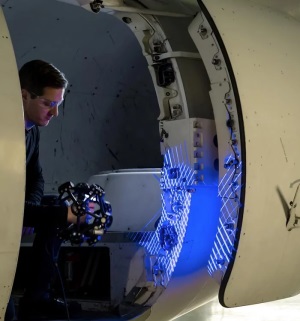

MetraSCAN 3D는 엄격한 측정 설정 요건 없이 작업 현장에서 사용하도록 특별히 설계되었습니다. 동적 참조를 가능하게 하는 C-Track 광학 트래커 덕분에 검사 중 스캐너, 부품 및  광학 트래커를 움직이면서도 정확한 측정 결과를 얻을 수 있습니다.

- 정확도: 0.025 mm

- 동적 참조로 작업 현장에서 높은 정확도 실현

- 복잡하고 세밀한 부품 측정

[ 활용성 ]

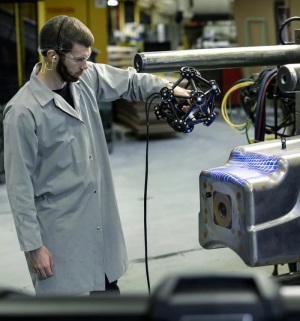

활용도가 매우 넓은 MetraSCAN 3D를 사용하면 다양한 부품 크기와 표면 마무리를 동일한 장치에서 실시간으로 스캔할 수 있습니다. 측정 볼륨을 확장할 수 있어 모든 모양, 복잡성 및 형상의 부품을 정확도 손실이나 추가 투자 없이 쉽게 측정할 수 있습니다.

- 블루레이저 기술로 광택이 있고 빛을 반사하는 표면에 이상적

- 측정 처리량을 큰 폭으로 쉽게 확장

HandyPROBE 옵션
