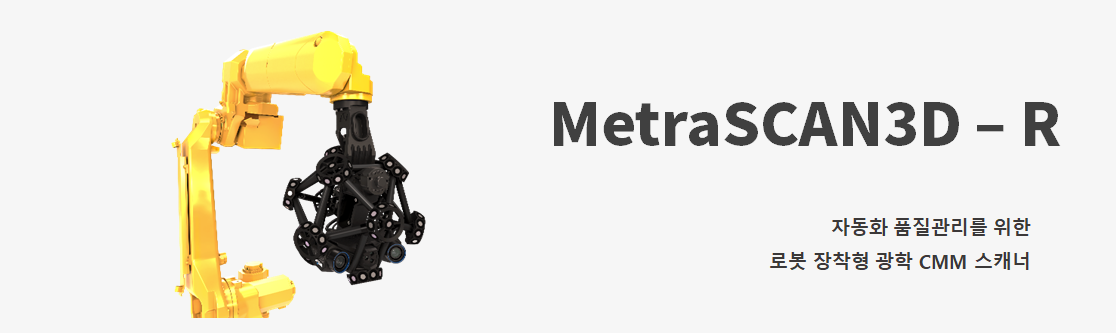

MetraSCAN 3D-R은 대량 생산 환경의 라인 검사에서 자동화 품질관리 프로세스에 원활하게 통합할 수 있는 강력하고 혁신적인 로봇 장착 광학 CMM 스캐너입니다.

MetraSCNA 3D-R 고유의 첨단 기술을 통해 제조 회사는 품질 문제를 더 빠르게 발견하고 개선된 통계 분석을 바탕으로 시정 조치를 취함으로써 제조 프로세스를 최적화하고 더 우수한 품질의 부품을 생산할 수 있습니다.

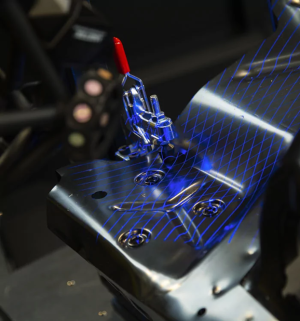

[빠른 3D 스캐닝]

MetraSCNA 3D -R에는 45개의 레이저 라인이 있어 하루에 수백 개의 부품을 측정할 수 있습니다. 대량 생산 환경의 라인검사에 완벽한 MetraSCAN 3D-R은 부품에 대해 보다 면밀한 품질관리를 실현할 수 있으며, 프로세스의 모든 단계에서 매우 많은 시간을 절약할 수 있습니다.

- 빠른 측정 속도 : 초당 1,800,000 회 측정의 짧은 사이클 타입
- 고밀도 스캐닝 영역: 45개의 레이저 라인
- 빠른 측정속도: 표면처리, 트림 및 형상의 영향을 받지 않음

[정확도 및 분해능]

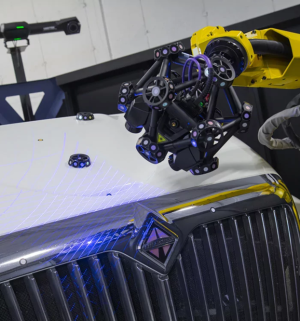

계측 등급의 정확도, 재현성 및 분해능을 갖춘 MetraSCNA 3D-R은 표면, 트림 또는 형상에 상관없이 고품질 결과를 제공합니다. 또한, 동적 참조를 가능하게 하는 C-Track 광학 추적기로 3D스캐너와 부품 모두 검사 중에 이동이 가능하면서 부품 정렬은 물론 측정 정확도와 신뢰성도 유지됩니다.
-  다이나믹 레퍼런싱으로 작업 현장에서 높은 정확도
  불안정 요인, 진동 및 열 변화에 관계없이 작업 현장 조건에서 0.025mm의 정확도 제공

- 공간 정확도: 0.078 mm
- 높은 분해능: 0.025 mm

[활용성]

블루 레이저 기술로 광택이 있는 표면이나 반사율이 다양한 물체에 대해 고효율 3D 스캔을 생성하고 다양한 부품 크기와 다양한 표면 형상을 측정할 수 있습니다. MetraSCAN 3D-R은 맞춤형 통합 솔루션으로 산업용 로봇에 장착하도록 설계되었습니다.

- 블루레이저 기술: 광택이 있고 빛을 반사하는 표면에 이상적
- 넓은 부품 크기 범위: 다양한 부품 크기와 형상에 적합
- 구성 및 사용자 지정 가능한 포트폴리오: 16가지 구성

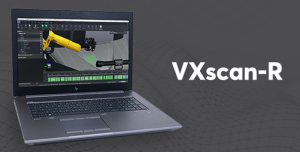

VXSCAN -R은 프로그램 준비, 스캔 파라미터 조정 (속도, 셔터 스피드 및 스캔 해상도), 스캔 시뮬레이션 및 실행에 유용한 안정적이고 정확한 디지털 트윈 환경입니다. VXScna-R의 스캐닝 인텔리전스와 전용 기능을 통해 로봇 경로를 프로그래밍하고 가시선을 최적화하는 작업이 더 수비고 빠르게 처리 됩니다.

* VXSCAN - R plan: 프로젝트 준비, 시뮬레이션 및 검증을 위한 완벽한 모듈
* VXSCAN - R Execute: 현장 작업자를 위한 사용자 인터페이스

■ Specifications

* Accuracy: 0.025 mm
* Volumetric accuracy with MaxSHOT Next l Elite: 0.044 mm + 0.015mm/mm
* Measurement resolution: 0.100 mm
* Measurement rate: 1,800,000 measurements/s
* Light source: 45 blue laser lines
* Scanning area: 310 x 350 mm
* Stand-off distance: 300 mm
* Depth of field: 250 mm
