전체보기

계측기: Metrology > 3D 레이저 프로젝터

3D 레이저 프로젝터

계측기: Metrology > 3D 레이저 프로젝터

3D 레이저 프로젝터

IRIS 3D - 비전 포지셔닝 시스템

ViRTEK IRIS 3D 시스템의 레이저 템플릿 및 포지셔닝 시스템 기능은 소재 적층, 도장 마스킹, 조립 또는 부품 안착에 활용하거나 부품제조 공정에서 가상의 레이저 템플릿을 금형과 부품 표면에 정확하게 투사하여 작업자의 부품 제작 과정을 효율적으로 안내합니다. 이로 인해 복합부품 또는 조립작업의 수동배치를 제거하며 물리적 템플릿을 필요로 하지 않습니다.

[ 제품문의 031-460-9309]

제조사
ViRTEK

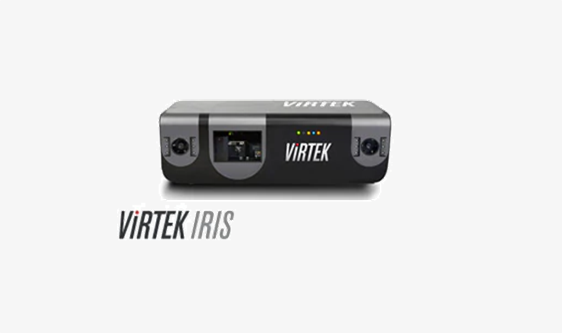

ViRTEK IRIS 3D; 레이저 템플릿 및 포지셔닝 시스템

  • IRIS 3D.png

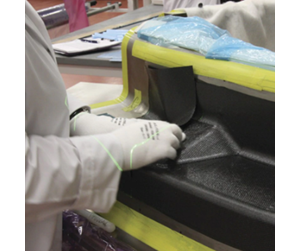

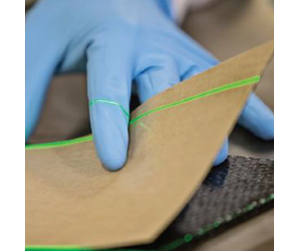

3D 레이저프로젝터의 레이저 템플릿 및 포지셔닝 시스템 기능은 소재 적층, 도장 마스킹, 조립 또는 부품 안착에 활용하거나 부품 제조 공정에서 가상의 레이저 템플릿을 금형과 부품 표면에 정확하게 투사하여 작업자의 부품 제작 과정을 효율적으로 안내합니다.
기존의 물리적 템플릿 (지그)를 제거하고 레이저템플릿을 사용함으로써 사용초기 정렬 속도가 20배 빨라지고 재정렬 시간도 분 단위에서 초 단위로 단축되어 시간을 절약할 수 있습니다.
시간은 절약하지만 품질과 정확도를 그대로 유지되므로 작업속도와 생산성을 증대 시킬 수 있습니다.

  • ViRTEK iris-1.png

< 효율성 향상 >

◾ 물리적템플릿 (지그) 제거로 빠른 셋업 및 재정렬 시간 단축으로 생산성 향상
◾ 물리적 템플릿이 아닌 레이저 템플릿 사용으로 디자인 변경 시 바로 적용 가능
◾ 레이저 템플릿으로 지그 변형 가능성 낮음
◾ 복잡한 제품에도 레이저 템플릿 적용 가능으로 생산성 향상

< 비용 절감 >

◾ 제작 오류로 인한 원자재 손실 및 재작업에 따른 비용지출 절감
◾ 물리적 템플릿이 아닌 레이저 템플릿 사용으로 지그제작 비용 절감

< 품질 개선 >

◾ 실시간 제조과정 안내로 공정 내 휴먼 에러 최소화


< Case Study : Embraer - 페인트-마스킹 응용 >

ViRTEK IRIS 3D 시스템은 새로운 통합 비전 기술, 혁신적인 FlashAlign 기능 및 우수한 레이저 라인가시성으로 레이저 유도 어셈블리를 크게 발전시킵니다. 설치 속도가 20배 빨라지고 재정렬이 몇 분에서 몇 초로 단축되어 시간을 절약하고 워크플로우 생산성을 높이는 동시에 품질과 정확성을 유지합니다. 복잡하고 긴 수동 프로세스를 통해 6개월 이내에 ROI를 실현하고 단순하고 비용 효율적으로 작업합니다.

                                                                                                      * 자세한 사항은 영상 참조

    ◼ 사양

* 정확도
    - 레이저 라인의 폭 - 고객 사양에 따라 조정 가능
    - 표준거리: ± 0.38 mm
    - 장거리: ± 0.38 mm 또는 ± 0.76 mm
* 투사거리
    - 표준거리 : 2 - 6 m
    - 장거리: 2 - 15 m
* 시야 (FOV): 선택가능, 60º, 70º 또는 80º
* 레이저 등급 VPS 1 / LPS 10: 국제 Class 2 or Class 3R ther IEC / EN 60825-1: 2014 표준 충족
* VPS-1 사용전원: 115-230 VAC 또는 50/60 Hz
* 제품사양: 460 x 220 x 160 mm (길이 x 폭 x 높이), 중량 9kg
* 옵션: ViRTEK 단말기 및 스탠드
