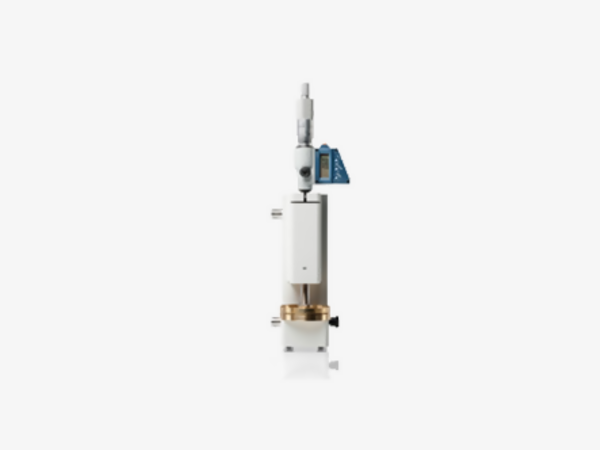

12962A 샘플 홀더는 고체 물질의 정확한 임피던스 테스트 수행을 위해 제공합니다. 샘플 홀더는 두 개의 평행 전극으로 구성되며, 하나는 제자리에 고정되어 있고 다른 하나는 마이크로 미터를 조정하여 샘플과 접촉하도록 이동할 수 있습니다. 샘플 홀더는 샘플 가장자리의 "프린지"효과를 줄여 높은 정확도를 제공합니다. 표준 전극의 직경은 20mm입니다.
--> 12962A 샘플 홀더의 전극 배열
<12963A 전극 키트 (12962A 필요)
>
12962A 샘플 홀더 용이 보조 전극 키트를 사용하면 다양한 크기 재료 측정 가능
10mm, 30mm 및 40mm 전극 제공
<12964A 액체 샘플 홀더 (12962A 필요)>
액체 샘플 홀더는 또한 가드 링 기술을 사용하며 작은 액체 또는 분말 샘플을 측정 할 수 있도록 용기 모양으로 제공
샘플 홀더는 세척을 위해 쉽게 분리 가능
■ Measurement Techniques
<Guard ring>
12962A, 12963A 및 12964A 샘플 홀더는 고정 전극의 보호 링을 사용하여 측정 오류를 유발할 수있는 샘플 가장자리의 표유 필드 라인의 영향을 줄입니다.
가드 링은 임피던스 측정에 기여하는 샘플 부분 전체에 걸쳐 전기장 라인이 평행하도록합니다.
<Normalised Measurements>
모든 샘플 홀더에서 최상의 정확도를 얻으려면 정규화 측정 기술을 사용하는 것이 좋습니다. 샘플 홀더를 사용하면 표준화 된 측정을 쉽게 수행 할 수 있습니다. 일반적으로 셀의 샘플 재료로 측정을 수행 한 다음 샘플없이 반복합니다 (공극 사용). 에어 갭은 마이크로 미터를 사용하여 쉽게 설정할 수 있습니다. 그런 다음 빈 셀 측정을 사용하여 샘플 결과를 정규화하여 프린 징, 연결 및 계측으로 인한 오류를 더욱 줄일 수 있습니다.
이 샘플 홀더는 실온 측정 전용으로 설계되었으며, 다른 샘플 홀더 및 시스템은 저온 유지 장치 및 용광로에서 고온 및 저온 측정에 사용할 수 있습니다.
■ Specification
- Electrode diameter : 10, 20, 30 and 40mm
- Connections : 2-terminal
- Sample types : solid, liquid and powder
- Sample thickness : 0.2mm to 25.4mm
- Sample width and length : ≥10mm
- Impedance range : 1ohm to 100Tohms
